淺談工業內窺鏡的多種分類方法
作為無損檢測的有效工具之一，工業內窺鏡廣泛應用于航空航天、汽車制造、石油化工等各個領域，得到了很多企業的認可和青睞。由于生產技術的不同以及不同場所的工藝需求不同，工業內窺鏡有很多不同的類型，為了避免在購買或選用工業內窺鏡時出現錯誤，本文對工業內窺鏡的多種分類方法作簡要的介紹。
1. 根據材料可將工業內窺鏡分為硬管式和軟管式兩種，又稱硬性內窺鏡和軟性內窺鏡。
硬性內窺鏡由傳像、照明、操控等三部分組成。其中，傳像部分分為物鏡、中繼系統、和目鏡，三者共同實現傳導圖像的功能。照明部分采用冷光源用光導纖維穿入鏡內的方法。
軟性內窺鏡，則是指用纖維光束傳像和導光、或用CCD傳導圖像的內窺鏡，通常具有良好的柔軟性和方便的操作性能。軟性內窺鏡的特點為：可方便的進入狹小或者彎曲的空間，可到達硬性鏡無法到達的地方，此外位于頭部的彎曲機構，還可以起到消除盲區的作用。
2. 根據成像形式可將工業內窺鏡分為光學鏡、光纖鏡、電子鏡。

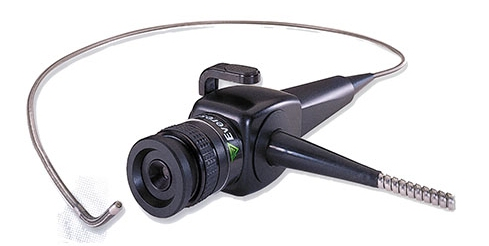

光學鏡可以完全將內部的物象通過光的傳輸、沒有失真地傳到檢測者的眼睛，所以成像非常的保真，也是這幾種工業內窺鏡中清晰度最高的。光纖鏡的原理和光學鏡類似，在需要進入細小孔洞或者狹小空間時，通常可以選擇光纖鏡，光纖鏡的清晰度取決于光纖束的數量。如下圖所示的韋林可導向光纖鏡，結構緊湊，直徑7微米的成像纖維能看到更多細節，直徑最細可達2.4mm，韋林超細光纖鏡的直徑最細可達0.4mm。
電子內窺鏡則以CCD 代替導像束傳導圖像信號，再經圖像處理中心處理轉換成視頻信號。CCD 固體攝像器件叫 CCD 圖像傳感器，其構造是在硅襯底上排列著許多光敏二極管（像素），將其上的成像光變成電信號，然后依樣傳送出去得到圖像信號。如下圖所示的韋林工業內窺鏡旗艦產品：Mentor Visual iQ，就屬于電子內窺鏡。
本文對工業內窺鏡的分類進行了簡要說明，您在選購或者使用工業內窺鏡時，可以參照上述信息選取適合的工業內窺鏡產品，以便順利、安全地完成檢測任務，并達到事半功倍的效果。當然如果您對工業內窺鏡的分類還有任何疑問，可以致電韋林意威特工業內窺鏡有限公司：010-84991572，或者訪問官方網站：http://m.txs188.com，韋林公司竭誠為您服務。
